彩田环氧玻璃鳞片涂料在水池防腐中的应用及施工流程步骤如下：

一、环氧玻璃鳞片在水池防腐中的应用

1. 性能优势

• 耐化学腐蚀性强，可抵御酸、碱、盐等介质侵蚀。

• 抗渗透性高，玻璃鳞片层形成迷宫结构，阻隔腐蚀介质渗透。

• 耐高温（湿态120℃，干态160℃）和耐磨性优异，适用于污水池、化工池等严苛环境。




2. 适用场景

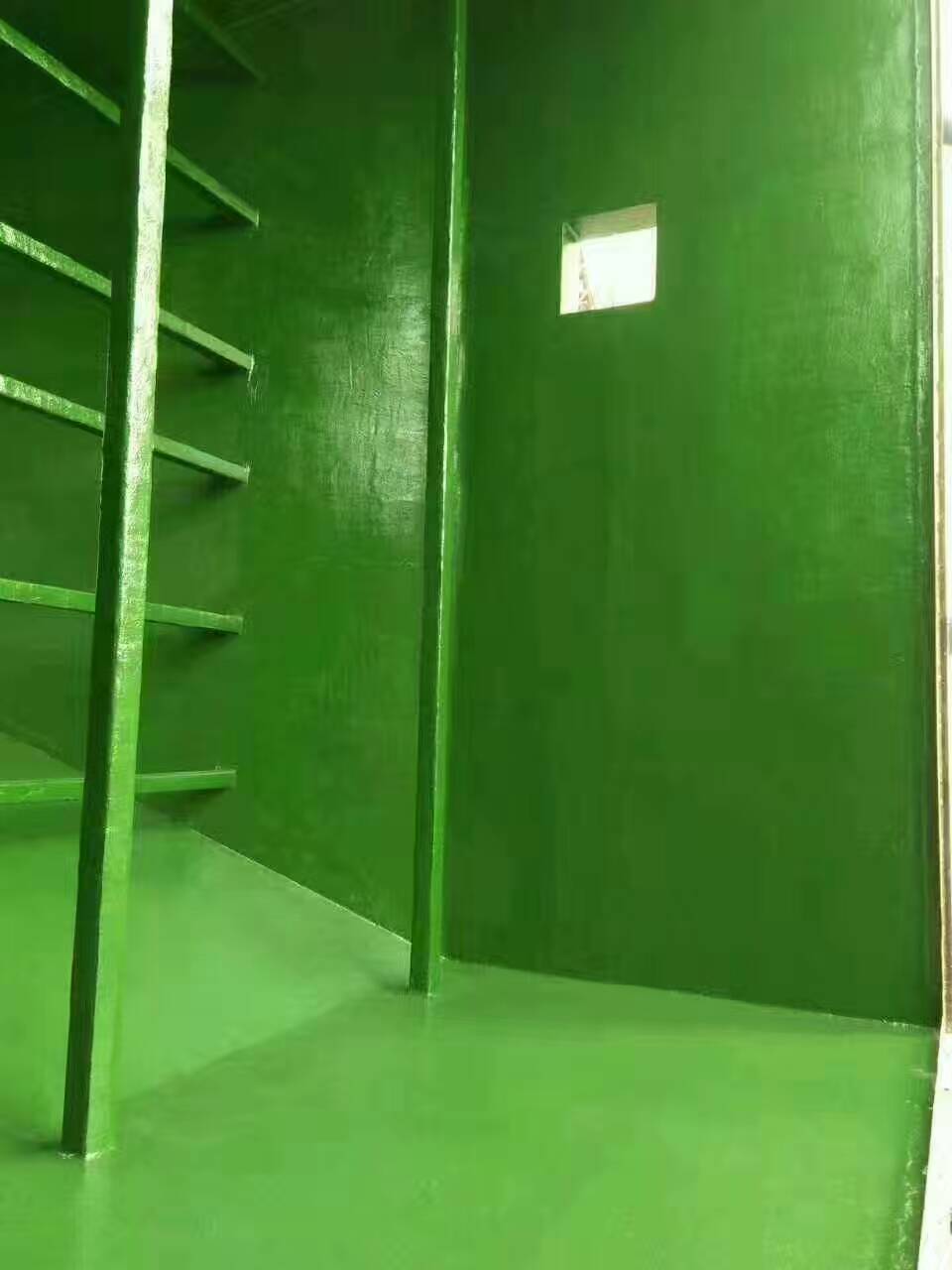

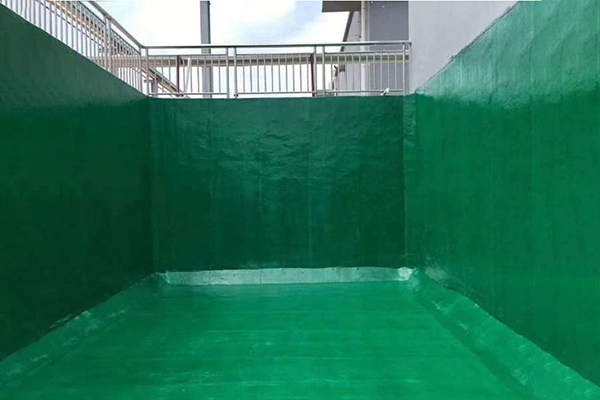

• 混凝土水池、污水池内壁及底板防腐。

• 化工储罐、海洋设施等防腐需求较高的区域。

二、施工流程具体步骤

1. 基层处理

• 混凝土表面：

• 清除油污、浮灰，打磨平整，修补蜂窝麻面（使用彩田水性刚强砂浆）。

• 含水率≤6%，表面干燥无阴湿感（湿度≤80%）。

• 金属表面：喷砂处理至Sa2.5级，粗糙度50-75μm，清洁无油污。




2. 底漆涂刷

• 涂刷环氧树脂底漆，均匀无漏涂。

• 干燥时间：表干≤4h，实干≤24h。

3. 玻璃鳞片胶泥施工

• 调配胶泥：按比例混合环氧树脂、固化剂、玻璃鳞片，搅拌后30分钟内用完。

• 分层刮涂：

• 每层厚度1-2mm，单向抹压避免气泡，搭接宽度≥50mm。

• 多层施工需待前一层表干后继续，总厚度通常2-3mm。

4. 面漆涂装

• 涂刷环氧玻璃鳞片面漆2遍，增强封闭性和光泽度。

• 面漆需均匀覆盖，避免漏涂或流挂。

5. 增强层（可选）

• 对高腐蚀区域，可增加玻璃丝布（如三布五油工艺），每层布浸透树脂并赶净气泡。

6. 养护与验收

• 养护期≥7天，期间避免机械冲击或重物堆放。

• 检查涂层附着力、厚度及无针孔、气泡等缺陷。

三、关键注意事项

• 环境条件：温度5-35℃，湿度≤80%，避免雨雪天气施工。

• 材料调配：严格按配比混合，固化剂比例需精准控制。

• 安全防护：施工时穿戴防护用具，避免接触皮肤或吸入挥发物。

•
